如何为AERMOD/AERSCREEN模型处理地形数据

作者环安科技

AERSCREEN使用地形是通过调取AERMAP地形预处理程序进行的，因此AERSCREEN对地形数据的要求和AERMAP是一样的。

系统中会自动获取污染源为中心点，半径25km的地形数据，如果用户需要手动处理地形数据，可按以下步骤处理。

1.下载地形数据

1.1下载网站

下载这个数据，有很多网址，这里提供的为：

  • http://srtm.csi.cgiar.org/SELECTION/inputCoord.asp

1.2下载SRTM 90数据

（1）格式说明

首先要注意，可以选择GeoTiff 和 ArcInfo ASCII 两种格式。这两种格式arcgis（arcinfo、arcview）和Global mapper都可以打开，但surfer不能打开。问题的关键是下一步。

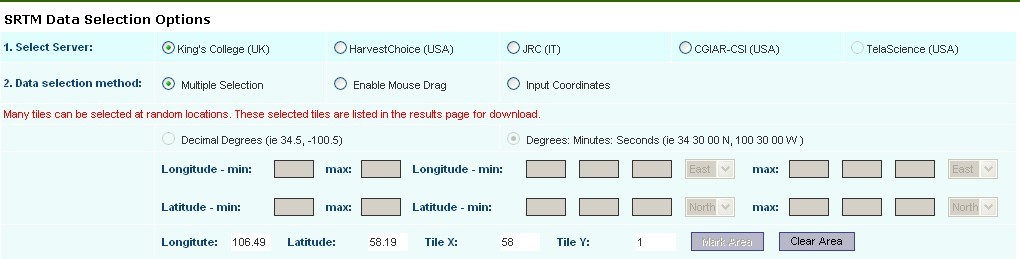

  • 选择服务器，随便选择一个即可，在数据下载缓慢时建议更换服务器
  • 三种选择下载数据区域的方式，这里选择Multiple Selection
  • 选择数据区域，鼠标选取即可
  • 蓝色框框-Click here to Begin Search

（2）格式选择

网站上的数据有两种不同的格式，一个是带mask的，还有一个不是：如下图。注意，前两个下载地址下载的文件格式可用arcinfo 等软件进行处理。红色框内是带mask的，蓝色框内是不带mask的。可用多种下载工具下载数据.

（3）命名规范

全国的SRTM 90数据还是比较大的，如果不是做全国项目的话，大多地形数据是用不到的，可以只下载包含预测区域的地形数据。

数据说明：

  • 从第一节中网站下载的数据，一个文件包含5o×5o的区域。
  • 文件命名格式tif，srtm表示数据来源，54_03表示数据块为经度方向第53块，纬度方向为第三块，如下图示。
  • 根据下图可以下载对应数据，解压缩放到aermodsystem的相应目录下面

注：每个颜色块代表一个数据文件，底图为中国行政区划图，四周的编号，可以组合起来可以查文件所包含的经纬度范围。

2.地形数据处理

（1）数据下载后解压缩，解压缩后为tif格式。用global mapper打开。打开时有询问，选yes to all

（2）打开后如下图：

（3）打开菜单file中的导出dem格式对话框，见下图。

选择DEM格式

（4）根据污染源坐标，设置导出的DEM的经纬度范围，范围50km。

（5）将数据放置到AERSCREEN文件夹下， 并在demlist.txt中指定格式为DEM，并指定文件的路径。

DEM :
—————————————————-
NADGRIDS: .\
tif\terrain.dem

（6）根据导则要求需要采用NAD83的基准面，用户也可以在gl中设定。
