环安环境风险安全模型操作说明

作者环安科技

1、 模型简介

环安环境风险安全模型，环境风险部分计算是根据《 建设项目环境风险评价技术导则 》（ HJ 169—2018 ）构建的新一代风险评估软件，环境安全计算主要根据《储运过程定量风险评价》、《室外池火灾火焰环境研究进展》王志荣、《油罐区泄漏及火灾危险危害评价》方开明等文献作为理论依据。

1.1模型浏览器要求

为了更好的使用环安噪声环境影响评价系统，请使用谷歌浏览器(Google Chrome)、WIN10自带浏览器(最新版Microsoft
Edge)、欧朋浏览器(Opera)。

1.2模型功能

  • 环境风险评价等级计算
  • 泄漏源源项计算
  • 风险物质数据库查询
  • MSDS数据库查询
  • 中性气体模型AFTOX扩散计算
  • 重气体模型SLAB扩散计算
  • 池火事故源计算
  • 沸腾液体扩展蒸气云事故源计算
  • 固态火灾计算
  • 喷射火模型计算
  • 蒸汽云爆炸源计算
  • 加油站爆炸源计算
  • 凝聚相爆炸源计算

1.3模型权限

个人账户：注册个人账户并完成邮箱认证，购买模型权限即可使用。

企业账户：注册企业账户并完成邮箱认证，还需完成企业认证，购买企业权限，如果企业账户共享模型权限，需要在企业账户内添加安全模型权限团队，团队成员的个人账户就可以免费使用。

关于模型权限的问题，可以联系电话0311-85031326。

2、 操作介绍

2.1模型界面

模型界面主要包括菜单栏、项目栏、图标栏、图层管理、背景图管理等部分。

2.2菜单栏

项目管理

用户可以实现项目新建、打开、编辑、删除；也可以查看现有项目状态。

工具

平台提供了化学品查询、事故泄漏计算、事故概率计算、伤害概率估算。

计算

安全模型建立完毕以后，点击计算，进行模型结果计算。

编制报告

可以根据风险等级判定部分HJ169-2018
附录J中表格样式生成表格，可生成风险物质MSDS一览表、风险源最大影响统计表、预测模型主要参数表。

图层属性

设置界面显示的所有图像样式，包括敏感点、厂界、各种设备等。

等值线

设置等值线图层透明度、等值线宽度，设置大气终点浓度、火灾和爆炸等值线颜色。

主题图

可以输出界面显示的图形，可添加“图例、比例尺、文字、文字框”等内容，可以调整出图范围，可以选择输出图片的大小。

2.3模型操作

导入背景图层，方便快速确定污染源、敏感目标和衰减物体的位置。用户可据此绘制评价范围图。用户可导入位图、CAD（DWG格式）和GIS格式三种图形。

注：背景图大小控制在3M以内。

2.3.1背景图

一、位图

平台支持常见位图（jpg、BMP等格式）的导入，两点距离法通过定义背景图上任意两点的直线距离（实际的距离m）及图上任意点的相对坐标。

两点距离法

1)   打开要导入的图片

参考“两点坐标法”定义坐标

2)   定义坐标

打开图片后，界面跳转到“导入地理位置图”编辑窗口，这是就可以给位图定义坐标。选择两点距离法。

首先点击“定义两点距离”用鼠标点击背景图上任意两点，输入距离，然后点击“定义某点坐标”鼠标点击任意某点，输入坐标。设置结束后，点击“完成”，即可完成位图的导入。

二、AUTOCAD DWG图

1)   导入CAD文件

在项目窗口栏下级菜单背景图中单击“CAD”利用右键菜单“上传CAD图”，即可弹出“CAD文件导入工具”对话框（见下图），点击“浏览”，打开要导入的的文件，并将图导入到平台中。

2)   设置参考点坐标

在导入图形后，需设置导入图形与相对坐标系的对应关系，平台通过设定两者参考点之间的坐标关系实现。单击“设置参考点坐标”按钮后，再用鼠标点击背景图域参考点位置，并在背景图参考点坐标区输入XY坐标值，即设定完毕。点击“确定”。等待平台将图形导入到背景图即可。

注：导入图形的比例尺不符合平台要求，可通过“缩放倍数”调整至符合平台要求。

三、ArcGis shp图

shp图片文件本身存在坐标，平台可以直接读取其中坐标；因此，shp图片文件可以直接导入到平台中，无需再定义坐标（GIS文件投影坐标为：WGS_1984_Web_Mercator_Auxiliary_Sphere）。

在项目栏背景图单击“Gis”，利用右键菜单“上传GIS图”，即可弹出“GIS文件导入工具”对话框（见下图），点击“浏览”，打开要导入的的文件（.shx、prj、shp、dbf一共四个文件），并将图导入到平台中。

2.3.2估算评价等级

估算评价等级用于环境风险评价项目。根据界面要求，填入所需参数，估算即可。可以计算地表水、地下水、大气环境风险评价等级。并可以将用户输入的数据和参数生成WORD报告。

2.3.3厂界

可在软件界面上绘制“厂界”以便获取敏感点方位与敏感点距离。

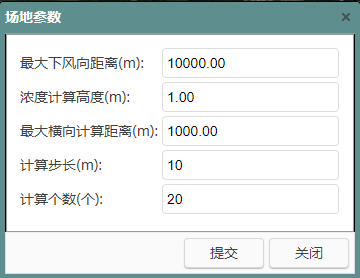

2.3.4场地参数

由SLAB模型和AFTOX模型需求确定。

  • 最大下风向距离：根据风险导则（HJ169-2018），预测范围一般不超过10 km，最大下风向距离定义的是扩散模型的计算范围。
  • 浓度计算高度：定义的是扩散模型计算位置的高度。
  • 最大横向计算距离：定义的是扩散模型垂直于下风向的计算范围。
  • 计算步长：安全模型排放源定义计算网格的步长范围。
  • 计算个数：安全模型排放源定义计算网格下风向范围网格点的个数。

2.3.5计算参数

定义热辐射系数f。热辐射系数，范围为0.13~0.35，可根据需要选取，保守取值为0.35。

2.3.6气象数据

根据环境风险项目评价等级不同，对气象数据要求也不同

  • 一级评价：最不利气象条件、最常见气象条件。
    • 最不利气象条件：F类稳定度、1.5m/s风速、温度25℃、相对湿度50%。
    • 最常见气象条件：根据全年的逐时气象数据刷选。
  • 二级评价：最不利气象条件。
    • 最不利气象条件：F类稳定度、1.5m/s风速、温度25℃、相对湿度50%。
  • 三级评价：定性分析大气环境影响结果，不需要气象数据。

2.3.7敏感点

绘图区可以添加敏感点，敏感点的位置通过该点经纬度确定。用途：

  • 计算敏感点的有毒有害物质浓度随时间变化情况。
  • 敏感点的预测预测浓度超过评价标准时对应的时刻和持续时间。
  • 安全模型排放源可以计算敏感点的热辐射通量、死亡概率、死亡率。

2.3.9设备

根据风险设备存储的温度的不同可分为常温储存和低温储存。根据风险设备的压力状态，可分为常压储存和高压储存根据风险设备内存储物质状态，一般只有三种情况，气体、固体和液体。按照实际风险设备的存储状态，在软件中把设备分为以下几种类型。

1、常温常压液体容器：常温、常压、液体；

2、压力气体容器：常温、高压、气体；

3、低温液化气容器：低温、常压、液体；

4、压力液化气容器：常温、高压、液体；

5、固体仓储容器：常温、常压、固体；

6、加油站地下储存容器。

图标栏鼠标左键选择合适的设备，再在绘图区鼠标左键点选设备所在位置即可进入设备编辑界面。有以下几点需要注意的内容：

  1. 设备位置是通过设备界面的经纬度确定，可以通过修改经纬度更改设备位置。
  2. 查找化学物质特性参数，需先输入化学物质名称和泄露前液体的温度，再点击“查找化学物质”按钮。
  3. 软件内置化学物质特性参数数据库，常见的化学物质基本已录入，如果遇到您查询的化学物质不在数据库内或是特性参数不全，需要您手动录入补全界面上的参数。
  4. 如果排放源使用“自动匹配扩散模型”，提交界面后再修改任何参数，需要打开排放源界面的“查看源项泄露结果”，再提交计算。
  5. 常温常压容器中有 “溶液”计算，用户需要设置溶质质量比例，可以物质数据库查询不同温度与不同浓度下的液体密度和液体表面蒸汽压力。
  6. 常温常压容器中有 “混合液体”计算，用户需要设置混合液体中每种组分的质量比例，设备界面需要输入泄露前温度下的混合液体密度，并在添加的自动匹配排放源中选择需要计算的纯物质组分。
  7. 压力气体容器中有 “混合气体”计算，用户需要设置混合气体中每种组分的体积比例，并在添加的自动匹配排放源中选择需要计算的纯物质组分。

2.3.9排放源

在设备上点击右键，从右键菜单中选择，有以下几种选项：

  • 添加泄露源（自动匹配扩散模型），用户只需要设定泄露参数，软件根据泄露参数根据理查德森数自动计算出采用中性气体模型还是重气体模型；
  • 添加重气体模型（SLAB），设定该容器的 扩散为重气体扩散，手动给出泄露源参数；
  • 添加中性气体扩散模型（AFTOX），设定该容器的 扩散为中性气体扩散，手动给出泄露源参数；
  • 添加爆炸源，这里包括池火模型、沸腾液体扩展为蒸气云爆炸（BLEVE）模型、蒸汽云爆炸源（TNT）模型、喷射火模型；
  • 固体仓储容器可以添加固体火灾事故源、凝聚相爆炸源；
  • 加油站地下储存容器可以添加加油站爆炸源。

2.4模型计算

菜单栏找到“计算”选项，选择需要计算的设备及排放源，点击界面上的“计算”按钮进行模型计算。

2.5查看模型结果

2.5.2界面结果查看

模型计算完成后，点击计算界面上的“关闭”按钮，再界面右下角有结果选择窗口，选择需要查看的设备、排放源、风险物质、气象数据、模型，即可查看结果。可以下载扩散模型SLAB和ATFOX计算文件，以供模型结果验证。

2.3.9WORD结果报告

菜单栏选择“编制报告”选项，在编制报告界面对文档的小数位进行控制。设置好小数位数后，点击“生成报告”按钮，报告生成后即可以下载查看。每生成一次文档，会在“历史文档”中保留一条记录，过往生成的文档是可以重复下载的。

2.3.10主题图

菜单栏选择“专题图”，进入专题图编辑界面，可添加“图例、比例尺、文字、文字框”等内容，可以调整出图范围，可以选择输出图片的大小，完成样式设置后可导出图片。

3、 模型界面展示

3.1图层属性

菜单栏有“图层属性”选项，在绘图区所有图形外观显示都可以在该界面设置。左侧选中需要设置的图形，界面右侧设置“图形样式”、“选择样式”、“标注样式”的内容，设置完成后界面点击“应用”按钮，再按“提交”按钮，即可完成设置。

3.2等值线

菜单栏有“等值线”选项，可以设置等值线是否显示、等值线填充透明度（取值范围0~1）、等值线宽度、等值线的颜色等，设置完成后点击“保存”按钮。

3.2图层管理

绘图区界面右下角的两个图标，上面的图标为“图层控制”，通过复选框控制图层显示；下面的图标为“切换背景图”，通过选择图标切换背景图。
